Tại sao các bu lông của bạn—mặc dù có cùng thông số kỹ thuật—luôn bị gãy ở đai ốc?

Trong thế giới của các kết nối bắt vít, đai ốc thường được xem như một nhân vật phụ—khiêm tốn nhưng vô cùng quan trọng. cácđai ốc lục giác nặng, đặc biệt, đảm nhận những nhiệm vụ đòi hỏi khắt khe nhất trong nhóm thành phần này. Khi kết nối phải chịu được tải trước cực lớn, độ rung mạnh hoặc môi trường ăn mòn khắc nghiệt thì đai ốc tiêu chuẩn là không đủ. Đai ốc lục giác nặng trở thành sự lựa chọn đáng tin cậy duy nhất. Tính thực tế của nó dựa trên bốn trụ cột: lợi thế về kích thước, khả năng tương thích của vật liệu, lựa chọn chính xác và phương pháp lắp đặt phù hợp.

Đai ốc lục giác nặng là gì

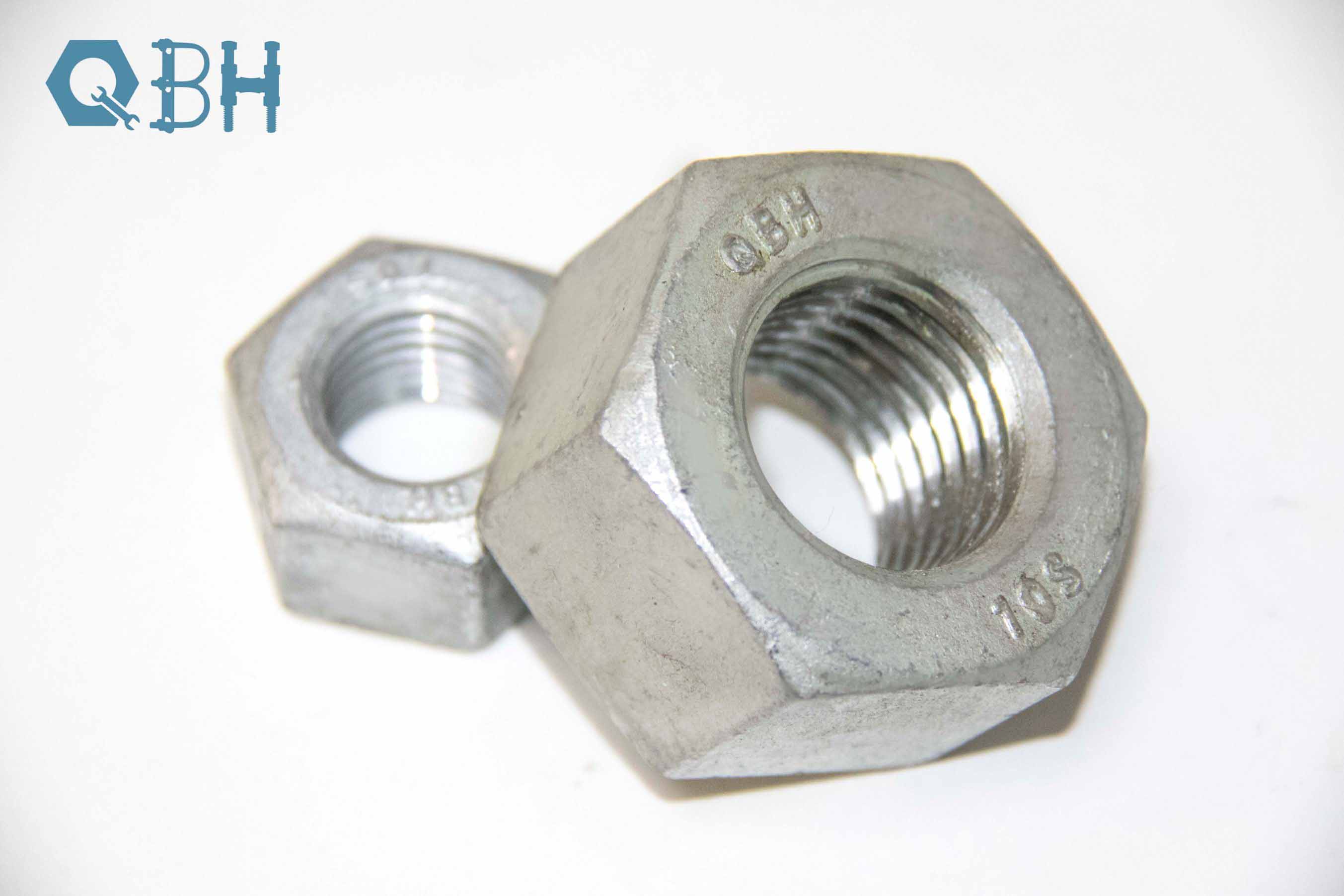

Ađai ốc lục giác nặng, đúng như tên gọi, là đai ốc lớn hơn, dày hơn và chắc chắn hơn đai ốc lục giác tiêu chuẩn. Nó được sản xuất theo tiêu chuẩn kích thước loạt nặng, với hai đặc điểm xác định:

• Chiều rộng lớn hơn trên các mặt phẳng: So với đai ốc tiêu chuẩn có cùng kích thước danh nghĩa, đai ốc lục giác nặng có kích thước ngang mặt phẳng lớn hơn, cung cấp nhiều diện tích tiếp xúc hơn cho cờ lê và giảm nguy cơ trượt khi tác dụng mô-men xoắn.

• Chiều cao đai ốc lớn hơn: Chiều dài tiếp xúc ren tăng lên giúp tăng cường khả năng chịu tải và khả năng chống lỏng của toàn bộ mối nối bu lông.

So với đai ốc tiêu chuẩn, đai ốc lục giác nặng có chiều rộng lớn hơn đáng kể trên mặt phẳng và chiều cao đai ốc. Ví dụ: đối với đai ốc có đường kính danh nghĩa 1 inch, đai ốc tiêu chuẩn có chiều rộng trên các mặt phẳng là 1,5 inch và chiều cao là 0,875 inch, trong khi đai ốc lục giác nặng có kích thước 1,625 inch trên các mặt phẳng và chiều cao 1,0625 inch. Điều này có nghĩa là khả năng tải cao hơn, khả năng chống mỏi tốt hơn và truyền mô-men xoắn hiệu quả hơn.

Đai ốc lục giác nặng thường được sử dụng trong cầu, kết cấu thép, thiết bị nặng, bình chịu áp lực và tất cả các ứng dụng mà sự an toàn là tối quan trọng.

Các kích thước và tiêu chuẩn chính

Việc chọn đai ốc lục giác nặng phù hợp bắt đầu bằng việc hiểu hệ chiều của nó. Dưới đây là các thông số kích thước chính dựa trên tiêu chuẩn ANSI/ASME B18.2.2.

Kích thước đai ốc lục giác nặng (Dòng inch)

Kích thước đai ốc lục giác nặng (Dòng số liệu)

Mẹo thực tế: Khi chọn đai ốc lục giác nặng, ngoài việc xác nhận khả năng tương thích với kích thước ren, hãy luôn xác minh rằng chiều rộng trên các mặt phẳng khớp với cờ lê hoặc dụng cụ mô-men xoắn hiện có của bạn. Đai ốc nặng có kích thước ngang phẳng lớn hơn và cần có ổ cắm hoặc cờ lê đầu mở có kích thước phù hợp.

Các lớp vật liệu và thuộc tính

Loại vật liệu và đặc tính của đai ốc lục giác nặng xác định trực tiếp sự phù hợp của nó với các điều kiện vận hành cụ thể.

1. Vật liệu thông dụng

2. Lớp tài sản

Việc kết hợp lớp thuộc tính đai ốc với lớp thuộc tính bu lông là nguyên tắc lựa chọn cơ bản:

Đai ốc số liệu: Theo tiêu chuẩn ISO 898-2, các loại thuộc tính được chỉ định là 6, 8, 10, 12, v.v. Số càng cao cho biết độ bền kéo càng lớn. Cấp đai ốc không được thấp hơn cấp bu lông đối tiếp, nếu không đai ốc sẽ là loại đầu tiên bị hỏng trong kết nối.
Đai ốc inch: Theo tiêu chuẩn ASTM A563, các loại phổ biến bao gồm A, B, C, D, DH, v.v. Các loại khác nhau tương ứng với các trạng thái xử lý nhiệt và mức độ bền khác nhau. Đai ốc loại nặng thường được sử dụng với bu lông có độ bền cao hơn.

3. Hoàn thiện bề mặt

Bề mặt hoàn thiện không chỉ ảnh hưởng đến hình thức bên ngoài mà còn cả khả năng chống ăn mòn và chống ăn mòn:

Oxit đen: Cung cấp khả năng chống gỉ cơ bản với chi phí thấp, phù hợp với môi trường khô ráo trong nhà.
Mạ kẽm nhúng nóng: Lớp phủ dày có khả năng chống ăn mòn tuyệt vời, thích hợp cho môi trường ngoài trời hoặc ăn mòn. Lưu ý rằng độ dày lớp phủ ảnh hưởng đến độ chính xác lắp ren.
Lớp phủ Dacromet / Kẽm-Nhôm: Không có nguy cơ giòn do hydro, khả năng chống phun muối tuyệt vời, thường được sử dụng trong các ứng dụng ô tô và năng lượng gió.
Mạ kẽm cơ học: Lớp phủ đồng nhất, không bị giòn do hydro, thích hợp cho các ốc vít có độ bền cao.
Lớp phủ Teflon/Xylan: Cung cấp hệ số ma sát rất thấp, cải thiện mối quan hệ mô-men xoắn-sức căng, giảm sự phân tán.

Hex nặng so với Nut tiêu chuẩn: Cách chọn

Trong kỹ thuật thực tế, khi nào nên chọn đai ốc lục giác nặng và khi nào thì chọn đai ốc tiêu chuẩn? Bảng so sánh sau đây cung cấp hướng dẫn:

Nguyên tắc lựa chọn:

1. Nếu mối nối phải chịu tải trước, tải va đập hoặc tải theo chu kỳ cao thì đai ốc lục giác nặng sẽ là lựa chọn ưu tiên.

2. Nếu thiết kế yêu cầu thuộc tính bu lông loại 10.9 trở lên thì thường cần phải có đai ốc lục giác nặng.

3. Đối với môi trường ăn mòn hoặc các ứng dụng an toàn quan trọng, nên sử dụng đai ốc nặng ngay cả khi chịu tải vừa phải để cung cấp thêm giới hạn an toàn.

Quản lý cài đặt và mô-men xoắn

Ngay cả đai ốc tốt nhất cũng vô dụng nếu lắp sai. Lắp đặt đúng cách là điều cần thiết cho tính toàn vẹn của khớp.

1. Mối quan hệ mô-men xoắn và tải trước

Khi siết chặt đai ốc, mômen tác dụng sẽ được chuyển qua ren thành tải trước dọc trục trong bu lông. Đai ốc lục giác nặng, với kích thước mặt phẳng lớn hơn và chiều cao lớn hơn, có thể xử lý các mức mô-men xoắn cao hơn một cách đáng tin cậy.

Công thức mô men xoắn:

T = K × D × F

Ở đâu:

T = Mômen lắp đặt
K = Hệ số đai ốc (phụ thuộc vào ma sát ren, vật liệu, chất bôi trơn)
D = Đường kính ren danh nghĩa
F = Tải trước mục tiêu

2. Yếu tố bôi trơn và đai ốc

Điều kiện bôi trơn có ảnh hưởng đáng kể đến hệ số đai ốc. Trong các điều kiện bôi trơn khác nhau, mô-men xoắn cần thiết để đạt được cùng tải trước có thể thay đổi trên 30%.

Khuyến nghị: Đối với các mối nối quan trọng, hãy sử dụng phương pháp góc mô-men xoắn thay vì điều khiển mô-men xoắn đơn giản để quản lý tải trước chính xác hơn.

3. Lỗi cài đặt thường gặp

Kịch bản ứng dụng phổ biến

Đai ốc lục giác nặng được sử dụng trong hầu hết các ngành công nghiệp nơi độ tin cậy của kết nối là rất quan trọng:

Bảo trì và kiểm tra

Đai ốc lục giác nặngmạnh mẽ, nhưng trong những điều kiện khắc nghiệt, chúng vẫn cần được kiểm tra và bảo trì thường xuyên:

• Siết chặt lại mô-men xoắn: Trong vòng 24 giờ kể từ khi lắp đặt lần đầu và trong quá trình vận hành ban đầu, hãy siết chặt lại các khớp quan trọng để bù đắp cho sự giãn tải trước.

• Kiểm tra bằng mắt: Thường xuyên kiểm tra các vết nứt, ăn mòn, biến dạng hoặc dấu hiệu lỏng lẻo.

• Đánh dấu mô-men xoắn: Đánh dấu mô-men xoắn sau khi lắp đặt để tạo điều kiện xác định nhanh chóng độ lỏng trong quá trình kiểm tra sau này.

• Chính sách thay thế: Bất kỳ đai ốc nào bị quá tải nghiêm trọng hoặc có khiếm khuyết rõ ràng đều phải được thay thế và không được tái sử dụng.

Tính thực tế của đai ốc lục giác nặng nằm ở khả năng giải quyết một vấn đề có vẻ đơn giản nhưng quan trọng—làm thế nào để duy trì tính toàn vẹn của khớp trong những điều kiện khắc nghiệt—thông qua kích thước lớn hơn, mặt cắt dày hơn và vật liệu cao cấp hơn. Giá trị của nó không nằm ở vẻ bề ngoài mà nằm ở tải trọng mà nó âm thầm chịu đựng tại mọi điểm kết nối quan trọng. Khi lựa chọn, hãy tuân thủ nghiêm ngặt các tiêu chuẩn, khớp các loại thuộc tính bu lông và xác nhận các điều kiện vận hành. Khi lắp đặt, hãy chú ý đến việc quản lý mô-men xoắn, kiểm soát bôi trơn và các quy trình thích hợp. Một đai ốc lục giác nặng không chỉ chịu tải trước của bu lông mà còn mang lại giới hạn an toàn cho toàn bộ hệ thống.
